CORPO FARFALLATO
Il gruppo farfallato della sierra 2wd e 4wd e' identico eccezion fatta per la vite di regolazione del minimo.Si riconosce dal filetto che nella 2wd e' per tutta la lunghezza del foro mentre nel 4wd la prima parte non ha filetto perche' vi alloggia l'oring.

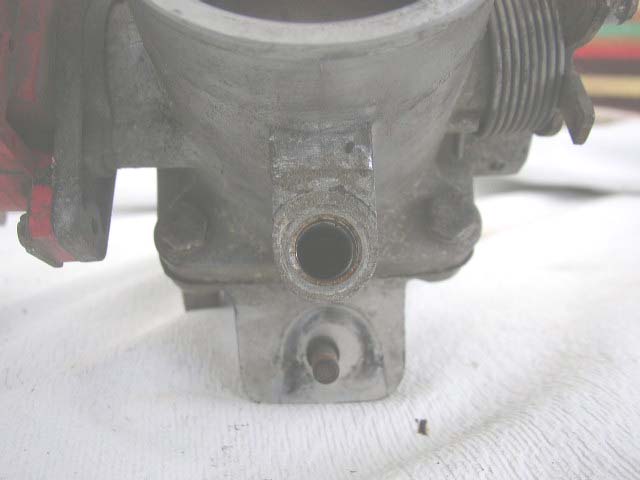

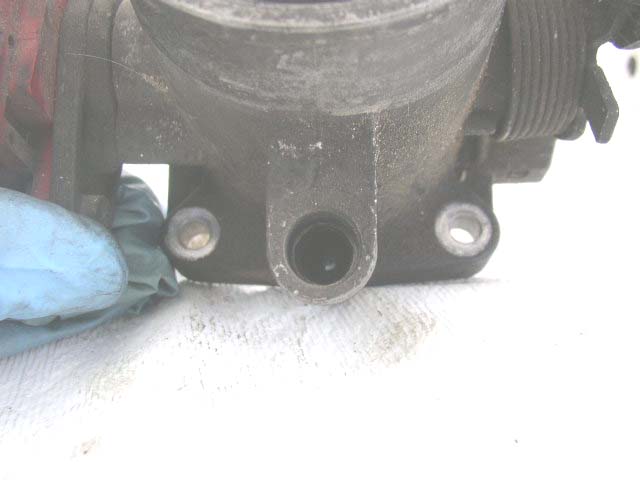

Corpo farfallato della 2wd Corpo farfallato della 4wd
Nella sierra 2wd la vite e' visibile dall'esterno e tenuta in posizione da un dado la cui chiave e' da 14mm ,nella 4wd la vite e' incassata dentro al corpo e tenuta ferma da un oring.

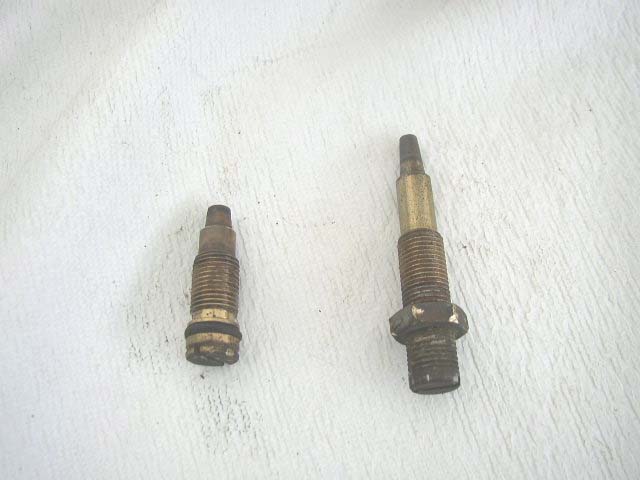

Sulla sinistra la vite del minimo della 4wd a destra 2wd
Per la regolazione del minimo dovete seguire questa procedura: mettete in moto la macchina e staccate la spina elettrica sopra la valvola regolazione automatica del minimo (quella grigia sopra la farfalla) ora regolate il minimo agendo sulla vite a quanto volete, di solito tra 800-1000 giri, successivamente riattaccare la spina e il gioco e' fatto.
Non regolate il minimo senza staccare la spina perchè agendo sulla vite,la valvola si autoregola vanificando ogni regolazione!!
